PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 08 июн 2017, 06:55
Technical support
|
АСТРОНОМИЧЕСКОЕ РЕЛЕ ВРЕМЕНИ
PCZ-525-1
|
|
АСТРОНОМИЧЕСКОЕ РЕЛЕ ВРЕМЕНИ PCZ-525-1 - предназначено для точного (±1с) автоматического включения и выключения освещения, электропотребителей в момент восхода и захода солнца с ежедневной корректировкой в течение года. Применяется для включения и выключения уличного освещения, реклам, энергоемких потребителей и т.п. в часы пиковых нагрузок.
Алгоритм работы следующий:- солнце зашло → включаем освещение;
- все спят → выключаем освещение;
- все просыпаются → включаем освещение;
- солнце восходит → выключаем освещение.
 - Диаграмма работы.png (23.91 KiB) 50658 просмотра
Функциональные возможности:- автоматический переход с летнего времени на зимнее и назад;
- корректировка времени автоматического включения/отключения и ночного перерыва по дням недели.
Технические характеристики
| Напряжение питания,В | 24-264 АС/DC | | Максимальный коммутируемый ток (АС1),А | 16 | | Исполнительные контакты: NO/NC-переключающий | 1NO/NC | | Точность показаний часов, с | 1 | | Корректировка времени вкл./выкл., мин: | ±1...240 | | Дискретность установки времени программ, мин: | 1 | | Погрешность хода часов в течении суток, c: | ±1 | | Запас хода, не менее, лет: | 2 | | Диапазон рабочих температур, °С: | -40...+55 | | Потребляемая мощность, Вт: | 1.5 | | Габариты (ШхВхГ), мм: | 35х90х65 | | Тип корпуса: | 2S | | Подключение: | Винтовые зажимы 2.5 мм2 |
Скачать
Купить PCZ-525-1
|

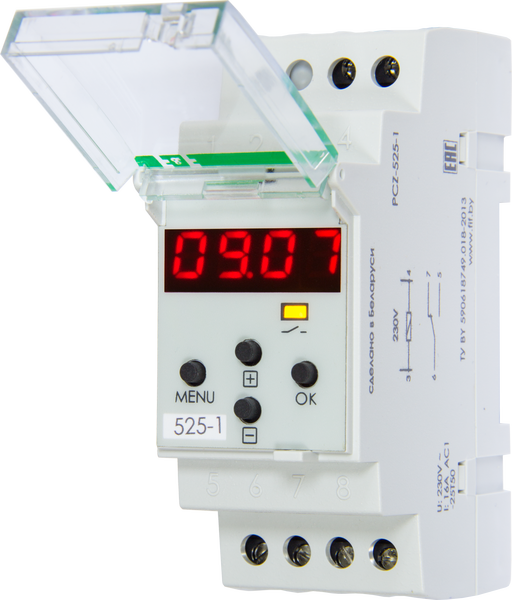

 - PCZ-525-1.png (286.01 KiB) 50658 просмотра
|
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 14 июл 2017, 07:51
PryNikolay
Добрый день. Интересует данное реле. Сейчас делаем прожекторную подсветку вывески магазина и задача такая, что бы каждый день в 2 часа ночи подсветка выключалась и включалась вечером того же дня и так каждый день. У меня возник вопрос по включению подсветки в разные времена года. Как осуществляется включение подсветки? Как реле будет включать подсветку в зависимости от времени года? Зимой же темнеет раньше, чем летом.
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 14 июл 2017, 08:20
Support
PryNikolay писал(а):Добрый день. Интересует данное реле. Сейчас делаем прожекторную подсветку вывески магазина и задача такая, что бы каждый день в 2 часа ночи подсветка выключалась и включалась вечером того же дня и так каждый день. У меня возник вопрос по включению подсветки в разные времена года. Как осуществляется включение подсветки? Как реле будет включать подсветку в зависимости от времени года? Зимой же темнеет раньше, чем летом.
Доброго дня!
Реле времени астрономическое формирует точки включения/отключения относительно астрономических восходов и заходов солнца и постоянно сдвигает время включения/отключения в зависимости от времени года.
В Вашем случае, что бы утреннее включение не отрабатывалось, необходимо установить ночной перерыв по времени больше чем утреннее отключение. Пример вкл. 23:00 -откл 6:00, ночной перерыв с 2:00 до 9:00 (длительность перерыва 7 часов.)
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 14 июл 2017, 08:45
PryNikolay
Спасибо!
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 03 дек 2017, 17:40
alverzilin
Кстати, а можно ли эти часы настроить таким образом, что бы исключить ночной перерыв?
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 04 дек 2017, 08:34
Support
Здравствуйте, можно, просто не устанавливайте его.
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 04 дек 2017, 15:18
alverzilin
Вот спасибо! Буду знать
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 05 авг 2018, 18:01
Jordano
Подключил новое реле, проверил дату и время, часовой пояс 2, обе задержки Corr нулевые, летнее время отключено, регион = 1, фонари установлены в Минске, установил ночной перерыв (только этот параметр трогал, все остальные установки заводские).
Почему фонари включаются около 20.00 когда светло, закат сейчас в 21.00?
Я уже поправил коррекцию на +60/-60, но нет уверенности что с течением времени это будет правильно работать. Пока все ок, но это ведь не правильно.
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 06 авг 2018, 05:12
Technical support
Jordano писал(а):Подключил новое реле, проверил дату и время, часовой пояс 2, обе задержки Corr нулевые, летнее время отключено, регион = 1, фонари установлены в Минске, установил ночной перерыв (только этот параметр трогал, все остальные установки заводские).
Почему фонари включаются около 20.00 когда светло, закат сейчас в 21.00?
Я уже поправил коррекцию на +60/-60, но нет уверенности что с течением времени это будет правильно работать. Пока все ок, но это ведь не правильно.
часовой пояс в Минске +3
Re: PCZ-525-1 | Реле времени астрономическое (астротаймер)
Добавлено: 06 авг 2018, 12:52
Jordano
Вообще-то +2, но так как наш ищет третий путь и не перешел на летнее время, то сейчас +3, а зимой опять станет +2. Каждые пол года демонтировать фонарь? А как пояс влияет на время включения, ведь в параметр Время вводится местное время, а не по гринвичу?
