CP-708 | Реле контроля напряжения (РКН)

Защита от повышения или понижения напряжения в сети
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

CP-708 | Реле контроля напряжения (РКН)

Сообщение Technical support » 05 апр 2016, 12:30

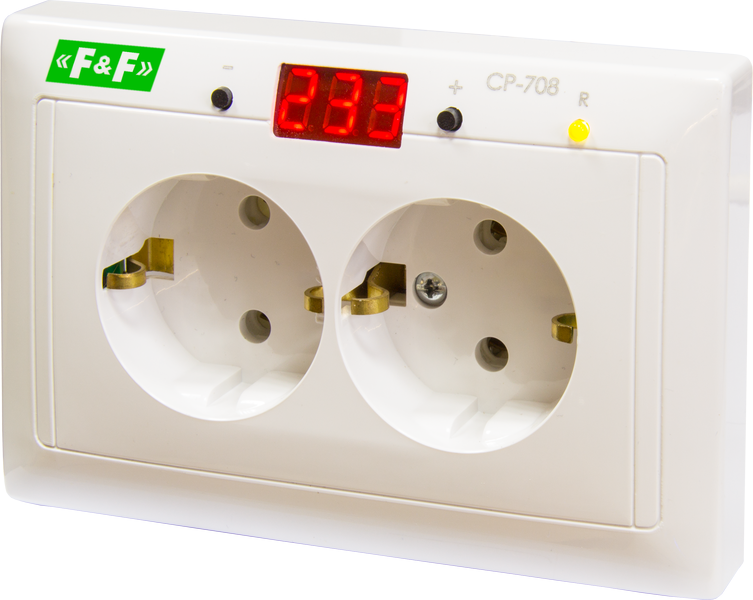

РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ CP-708



РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ CP-708 - предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленный пределы. Реле включено, если контролируемое напряжение находится в установленном диапазоне. Это небольшое устройство представлено в корпусе-моноблоке типа двойной розетки и устанавливается непосредственно в установочную (монтажную) коробку-подрозетник.

Реле измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем. При обрыве нулевого провода происходит отключение нагрузки от питающей сети.


Технические характеристики
Напряжение питания,В
150-300 АС
Максимальный коммутирующий ток (АС1), А
16
Контакт:NO-нормально открытый, NC-нормально закрытый
1NO
Контроль работы
Цифровой индикатор
Напряжение отключения (регулируемое), В:
-нижнее
150-210
-верхнее
230-300
Задержка отключения, с:
-для верхнего порога U2
0.1-1
-для нижнего порога U1
2-10
Время повторного включения, c:
2-570
Гистерезис, В:
5
Диапазон рабочих температур, °С:
-25...+50
Потребляемая мощность, Вт:
2
Габариты (ШхВхГ), мм:
60х115х30
Тип корпуса:
А11
Подключение:
2 евророзетки с заземлением
Настройка
Раздел в процессе наполнения
Скачать
Видео
Купить CP-708
Если ни что другое не помогает, прочти наконец инструкцию...
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

CP-708

Сообщение Technical support » 16 май 2016, 13:58

Продолжая тему о реле контроля напряжения CP-708 хочется отметить, что очень часто в последнее время поступает вопрос о том, какое реле стоит в изделии на 10А или действительно на 16А.
Связано это в основном с тем, что большинство пользователей думают, что 16А реле должно иметь большие размеры, которые никак не поместятся в столь компактный и аккуратный корпус.
И чтобы развеять данное заблуждение привожу фото вскрытого изделия, на которых видно тип реле:
Изображение Изображение Изображение Изображение Изображение
Как мы видим информация, указанная в руководстве соответствует действительности: 16А реле и категория применения АС1.
Если ни что другое не помогает, прочти наконец инструкцию...
Yura_melnik
Сообщений: 5
Зарегистрирован: 05 окт 2016, 09:37

Re: CP-708

Сообщение Yura_melnik » 06 окт 2016, 12:17

Здравствуйте!
Приобрёл розетку СР-708. На панели крышки нет надписи "F&F" , знаков - и + и названия СР-708. Только с обратной стороны этикетка.
Я приобрёл подделку или вы выпускаете розетки без надписей?
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

Re: CP-708

Сообщение Technical support » 06 окт 2016, 13:25

Yura_melnik писал(а):Здравствуйте!
Приобрёл розетку СР-708. На панели крышки нет надписи "F&F" , знаков - и + и названия СР-708. Только с обратной стороны этикетка.
Я приобрёл подделку или вы выпускаете розетки без надписей?

Можете сообщить дату продажи?
А также дату изготовления указана в руководстве.
Если ни что другое не помогает, прочти наконец инструкцию...
Yura_melnik
Сообщений: 5
Зарегистрирован: 05 окт 2016, 09:37

Re: CP-708

Сообщение Yura_melnik » 07 окт 2016, 10:24

Rodion писал(а):
Yura_melnik писал(а):Здравствуйте!
Приобрёл розетку СР-708. На панели крышки нет надписи "F&F" , знаков - и + и названия СР-708. Только с обратной стороны этикетка.
Я приобрёл подделку или вы выпускаете розетки без надписей?

Можете сообщить дату продажи?
А также дату изготовления указана в руководстве.

Дата изготовления 2 апреля 2015.
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

Re: CP-708

Сообщение Technical support » 07 окт 2016, 10:52

Yura_melnik писал(а):
Rodion писал(а):
Yura_melnik писал(а):Здравствуйте!
Приобрёл розетку СР-708. На панели крышки нет надписи "F&F" , знаков - и + и названия СР-708. Только с обратной стороны этикетка.
Я приобрёл подделку или вы выпускаете розетки без надписей?

Можете сообщить дату продажи?
А также дату изготовления указана в руководстве.

Дата изготовления 2 апреля 2015.

Да, это была одна ранняя партия, на которых не была нанесена маркировка на лицевой стороне. Только наклейка с обратной стороны.
Если ни что другое не помогает, прочти наконец инструкцию...
Yura_melnik
Сообщений: 5
Зарегистрирован: 05 окт 2016, 09:37

Re: CP-708

Сообщение Yura_melnik » 07 окт 2016, 11:00

Rodion писал(а):
Yura_melnik писал(а):
Rodion писал(а):Можете сообщить дату продажи?
А также дату изготовления указана в руководстве.

Дата изготовления 2 апреля 2015.

Да, это была одна ранняя партия, на которых не была нанесена маркировка на лицевой стороне. Только наклейка с обратной стороны.

А более поздние розетки отличаются по техническим характеристикам от более ранних версий?
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

Re: CP-708

Сообщение Technical support » 07 окт 2016, 11:33

Yura_melnik писал(а):
Rodion писал(а):
Yura_melnik писал(а):Дата изготовления 2 апреля 2015.

Да, это была одна ранняя партия, на которых не была нанесена маркировка на лицевой стороне. Только наклейка с обратной стороны.

А более поздние розетки отличаются по техническим характеристикам от более ранних версий?

Возможно, в новых исполнительное реле на 16А, в Вашей вполне возможно на 10А.
Если ни что другое не помогает, прочти наконец инструкцию...
Yura_melnik
Сообщений: 5
Зарегистрирован: 05 окт 2016, 09:37

Re: CP-708

Сообщение Yura_melnik » 07 окт 2016, 12:18

Rodion писал(а):
Yura_melnik писал(а):
Rodion писал(а):Да, это была одна ранняя партия, на которых не была нанесена маркировка на лицевой стороне. Только наклейка с обратной стороны.

А более поздние розетки отличаются по техническим характеристикам от более ранних версий?

Возможно, в новых исполнительное реле на 16А, в Вашей вполне возможно на 10А.

В этикетке написано 16А АС1
Technical support
Сообщений: 207
Зарегистрирован: 17 мар 2016, 07:24

Re: CP-708

Сообщение Technical support » 07 окт 2016, 13:41

Yura_melnik писал(а):
Rodion писал(а):
Yura_melnik писал(а):А более поздние розетки отличаются по техническим характеристикам от более ранних версий?

Возможно, в новых исполнительное реле на 16А, в Вашей вполне возможно на 10А.

В этикетке написано 16А АС1

Значит версия на 16А, но просто без маркировки лицевой панели.
Если ни что другое не помогает, прочти наконец инструкцию...
