Реле промежуточные на DIN-рейку
Добавлено: 01 авг 2016, 16:53
Technical support
|
РЕЛЕ ПРОМЕЖУТОЧНЫЕ
НА DIN-РЕЙКУ
|
|
РЕЛЕ ПРОМЕЖУТОЧНЫЕ - предназначены для гальванической развязки между силовыми цепями и цепями управления, размножение контактов в цепях управления, усиления управляющих сигналов, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Технические характеристики
| PK-1P | PK-2P | PK-3P | PK-4PR | PK-4PZ | | Напряжение питания, В | 12, 24, 48 AC/DC; 110, 230 АС | | Максимальный коммутируемый ток (АС1), А | 16 | 2×8 | 3×8 | 4×8 | Исполнительные контакты:
NO-нормально разомкнутый,
NC-нормально замкнутый,
NO/NC-переключающий | 1NO/NC | 2NO/NC | 3NO/NC | 2NO/NC
+2NC | 2NO/NC
+2NO | | Время включения, мс | <40 | | Время выключения, мс | <20 | | Ток потребления при напряжении 24-230В, мА | <25 | <50 | | Ток потребления при напряжении 12В, мА | <50 | <75 | | Диапазон рабочих температур, °С: | -25...+50(УХЛ4); -40...+55(УХЛ2) | | Габариты (ШхВхГ), мм | 18×90×65 | | Подключение | Винтовые зажимы 2.5 мм2 | | Монтаж | на DIN-рейку 35 мм |
Скачать
Купить промежуточные реле
|

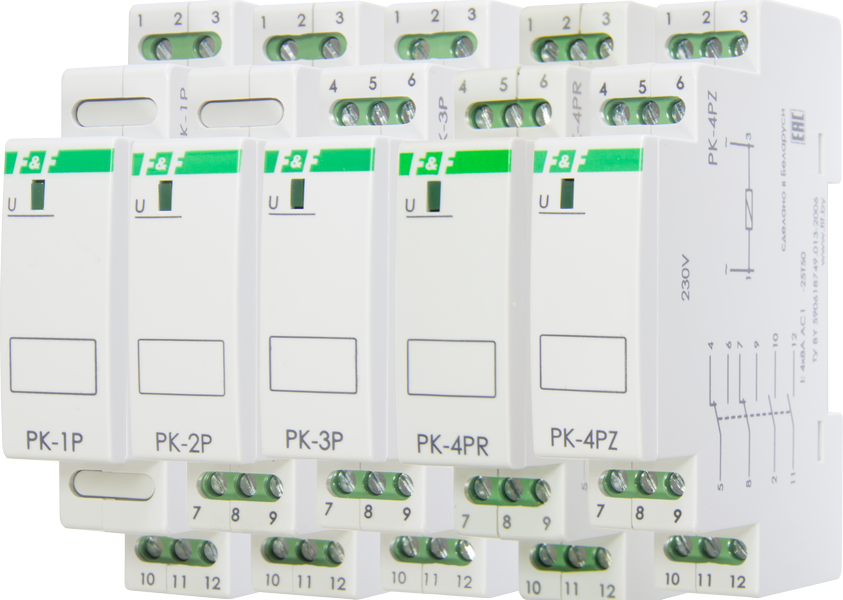

 - PK.png (564.63 KiB) 10000 просмотра
|
Реле промежуточные на DIN-рейку
Добавлено: 02 авг 2016, 13:42
Technical support
Технические характеристики
| PK-4P | | Напряжение питания, В | 12, 24, 48 AC/DC; 110, 230 АС | | Максимальный коммутируемый ток (АС1), А | 4×8 | | Исполнительные контакты: NO/NC-переключающий | 4NO/NC | | Время включения, мс | <40 | | Время выключения, мс | <20 | | Ток потребления при напряжении 24-230В, мА | <50 | | Ток потребления при напряжении 12В, мА | <75 | | Диапазон рабочих температур, °С: | -25...+50(УХЛ4); -40...+55(УХЛ2) | | Габариты (ШхВхГ), мм | 52.5х90х65 | | Подключение | Винтовые зажимы 2.5 мм2 | | Монтаж | на DIN-рейку 35 мм |
Скачать
Купить промежуточные реле
|

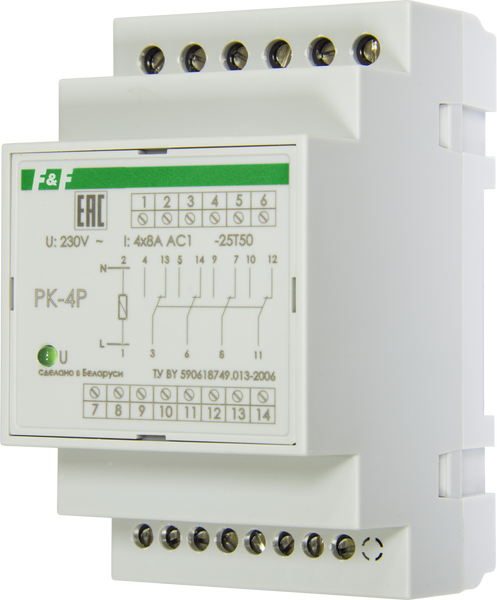

 - PK-4P.png (353.21 KiB) 9999 просмотра
|
Реле промежуточные на DIN-рейку
Добавлено: 02 авг 2016, 13:55
Technical support
Технические характеристики
| PK-1Z-30 | | Напряжение питания, В | 12, 24, 48 AC/DC; 110, 230 АС | | Максимальный коммутируемый ток (АС1), А | 30 | | Исполнительные контакты: NO – нормально разомкнутый | 1NO | | Время включения, мс | <40 | | Время выключения, мс | <20 | | Ток потребления при напряжении 24-230В, мА | 50 | | Ток потребления при напряжении 12В, мА | 50 | | Диапазон рабочих температур, °С: | -25...+50(УХЛ4); -40...+55(УХЛ2) | | Габариты (ШхВхГ), мм | 35х90х65 | | Подключение | Винтовые зажимы 2.5 мм2 | | Монтаж | на DIN-рейку 35 мм |
Скачать
Купить промежуточные реле
|

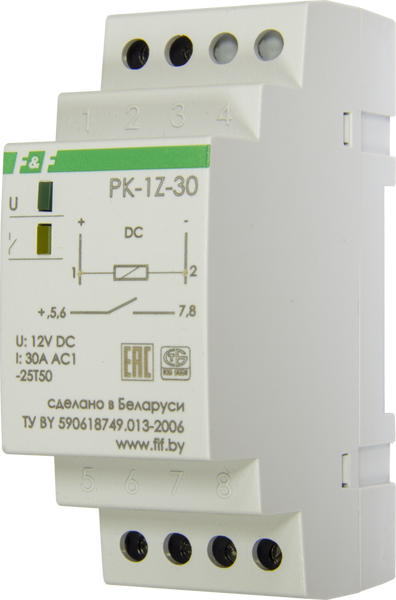

 - PK-1Z-30.png (299.86 KiB) 9998 просмотра
|
Re: Реле промежуточные на DIN-рейку
Добавлено: 02 авг 2016, 14:24
Technical support
Технические характеристики
| PK-8P | RP-9M | | Напряжение питания, В | 12, 24, 48 AC/DC; 110, 230 АС | | Максимальный коммутируемый ток (АС1), А | 7 | Исполнительные контакты:
NO-нормально разомкнутый,
NC-нормально замкнутый,
NO/NC-переключающий | 8NO/NC+1NO+1NC | 7NO+7NC | | Время включения, мс | <40 | | Время выключения, мс | <20 | | Ток потребления при напряжении 24-230В, мА | 80 | | Ток потребления при напряжении 12В, мА | 200 | | Диапазон рабочих температур, °С: | -25...+50(УХЛ4); -40...+55(УХЛ2) | | Габариты (ШхВхГ), мм | 110х90х65 | | Подключение | Винтовые зажимы 2.5 мм2 | | Монтаж | на DIN-рейку 35 мм |
Скачать
Купить промежуточные реле
|

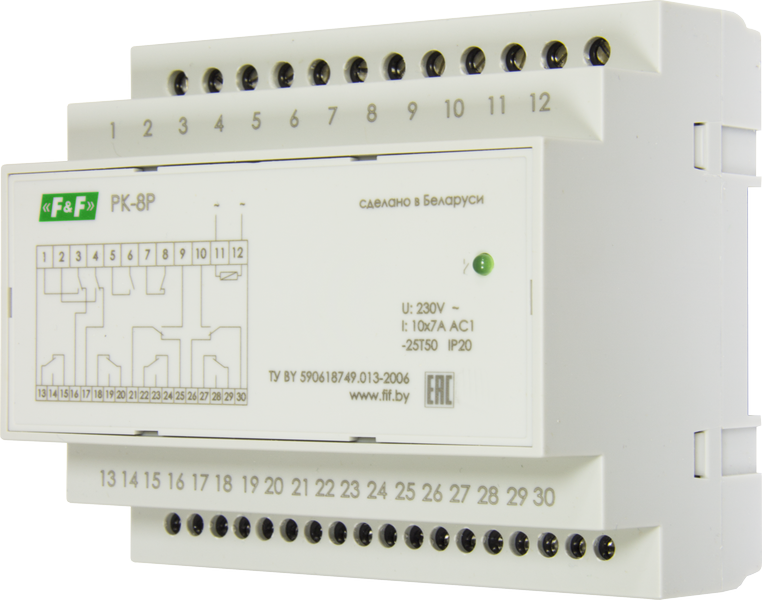

 - PK-8P.png (500.01 KiB) 9996 просмотра
|
