УСТРОЙСТВО УПРАВЛЕНИЯ РЕЗЕРВНЫМ ПИТАНИЕМ AVR-02 - предназначено для работы в составе шкафов-блоков управления автоматическим переключением нагрузки с основного ввода на резервный и обратно при выходе напряжения за установленные пределы, при обрыве фаз(фазы), асимметрии, нарушении чередования фаз.

Устройство АВР контролирует напряжение на основном и резервных вводах трёхфазной сети переменного тока. Если напряжение в пределах нормы, нагрузка подключается к основному вводу с помощью внешнего коммутационного устройства (контактора, автоматического выключателя с моторным приводом и т.п.), которым управляет исполнительное реле AVR-02. При аварии основного ввода нагрузка переключается на резервный. При восстановлении питания на основном вводе нагрузка переключается на него. Допустимые пределы напряжения и временные параметры переключения устанавливаются с лицевой панели AVR-02. Питание AVR-02 осуществляется от контролируемых вводов.

• Контроль синфазности вводов;
• Формирование напряжения цепей питания и контроля силовыми аппаратами;
• Формирование сигнала “Авария”;
• Формирование сигнала запуска генератора;
• Управление контакторами и моторными приводами;
• Контроль положения силового аппарата;
• Ограничение доступа к настройкам вводом PIN-кода;
• Возможность работы от внешнего источника питания постоянного тока;
• Контроль состояния аварийных цепей силового аппарата;
• Контроль синфазности вводов;
• Контроль работы резервной линии от генератора;
• Пуско-наладочный режим;

Технические характеристики

Тип контролируемых линий:	3 фазы, 4-х проводная (3х400В+N AC)
Напряжение питания, В:
-от контролируемых вводов (клеммы А,В,С):	50-264
-от внешнего источника питания постоянного тока (клемма +В):	10-14
-от внешнего источника питания перем. или постоянного тока (клемма С3):	50-264
Количество контролируемых вводов:	2
Количество исполнительных реле:	5
Максимальный ток контактов реле (АС1), А:	8
Максимальный ток катушки контактора, А:	2
Контакты	4хNO/NC, 1NO
*Порог напряжения (регулируемый), В:
-нижний	150-210
-верхний	230-300
Время отключения, с:
-для нижнего порога	2-30
-для верхнего порога	0.3-10
Допустимая асимметрия напряжения, В:	20-100
Время откл. по асимметрии, с:	2-30
Время переключения с основного на резервный ввод, с:	0.1-30
Время вкл. основного ввода при восстановлении напряжения(регулируемое):	1c-250мин
Время запуска генератора, с:	5-100
Время охлаждения генератора, с:	10-200
Время включения при подаче напряжения питания, с:	4
Ток потребления:
-по входам А,В,С, мА, не более:	20
-по входу +В, мА.:	100
Степень защиты:	IP20
Диапазон рабочих температур, С:	-25...+50 (УХЛ4)
Габариты, мм:	105х90х65
Тип корпуса	6S

*При повышении напряжения более 350В и снижении менее 100В происходит ускоренное отключение нагрузки за время 0.1 с.

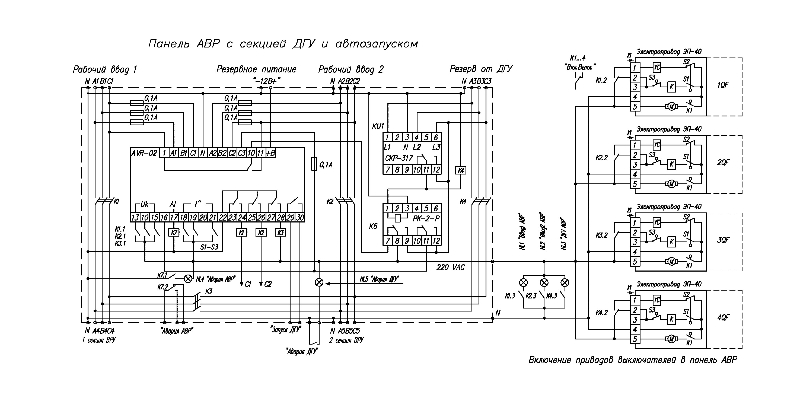

Схемы подключения

Схемы на контакторах

---

N1+N2
N1+N2+S
N1+N2+G
N1+N2+S1+S2

Схемы на автоматических выключателях

---

N1+N2
N1+N2+S var.1
N1+N2+S var.2
N1+N2+G
N1+N2+S+G
N1+N2+S1+S2
