РЕЛЕ ВРЕМЕНИ ОБЩЕГО НАЗНАЧЕНИЯ RV-01
|
|
РЕЛЕ ВРЕМЕНИ RV-01 - предназначено для создания временных задержек включения. Применяется, когда необходимо выполнить какое-то действие спустя установленный промежуток времени на заданное время, в системах промышленной и бытовой автоматики, например вентиляция, отопление, освещение, сигнализация и т.п.
Особенности эксплуатации реле:- При подаче сигнала управления на контакт 4 начинается выдержка времени, по истечении которой срабатывает исполнительное реле. В таком положении реле находится до отключения питания или снятия управляющего сигнала с контакта 4. Если снять управляющий сигнал до истечения выдержки времени, отсчет прекращается, при следующей подаче управляющего сигнала отсчет начинается заново.
Технические характеристики
| Напряжение питания, В | 230 AC | | Максимальный коммутируемый ток (АС1), А | 16 | | Контакт | | | Выдержка времени | | | Задержка включения, с | <50 | | Диапазон рабочих температур, °С | -25...+50 (УХЛ4);
-40...+55 (УХЛ2) | | Потребляемая мощность, Вт | 1.2 | | Габариты (ШхВхГ), мм | 18х90х65 | | Тип корпуса | 1S | | Подключение | Клеммная колодка 2.5мм2 |
Подключение
Раздел в процессе наполнения
Скачать
Купить RV-01
|

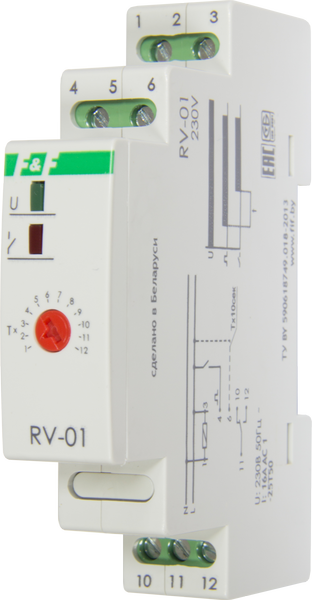

 - RV-01.png (203.94 KiB) 11037 просмотра
|
